3.1.1 ネットワーク構成

　一方，現在の寝屋川市のWebサーバは静的なページのみしか対応していないため，学校Weblogシステムのようなクライアントサーバシステムは動作させることができない．

　Web技術は，常に進化し続け，現在はWeb2.0といわれている時代に，未だ10年前の対応しかしていないシステムであるので，再三要求を行ったが，半年以上，寝屋川市情報化推進室からの返事がない．

　そこで，現在は暫定的に自宅の計算機をサーバとして導入する．自宅サーバを運営する上で維持費用は大きな問題である．そこで，サーバ機には，最大消費電力が75Wである，Apple Mac miniサーバ[10]を導入した．

　次に，自宅の計算機をWebサーバとして外部に公開するための方法を述べる．まず，インターネット上の計算機を特定するためIPアドレスという0-255の数字を4つ並べたものが使われている．しかし，現在のIPアドレスを4つ並べたアドレスであるIPv4の場合，世界中にある計算機の総数に対するIPアドレスで表現可能な数は非常に少ないものであるので，インターネット空間とイントラネット空間を分けて考えている．ここで，インターネット上の世界をWANと呼び，イントラネット上の世界をLANと呼ぶ．

　WAN内では，厳密にインターネット上では常にユニークなIPアドレスであることが要求されるグローバルIPアドレスを用いる．

　LAN内では，WANのIPアドレスではなく，IPアドレスを自由に決めることができるが，大抵は特定の決まりに従ってIPアドレスが使われる．LANを構成するマシンの台数によって，クラスA，クラスB，クラスC，クラスD，クラスEの五つの方法がある．ただし，クラスDはマルチキャスト用に使用され，クラスEは実験用であるので，クラスA～Cまでと考えてよい．

　表

より，自宅でサーバを運営する場合，インターネットに接続する計算機の総数は254個以内で充分と考えられるため，クラスCでネットワークを構成することにした．

表: IPアドレスクラス．自宅でサーバを運営する場合，ネットワークにつなげる計算機の台数は254台以内と考えられるのでクラスCで構成する．
クラス	プライベートアドレス範囲	ネットワーク数	ホスト数
クラスA	10.0.0.0～10.255.255.255	255	16777214
クラスB	172.16.0.0～172.31.255.255	65536	65534
クラスC	192.168.0.0～192.168.255.255	16777216	254

　次に，自宅のサーバを外部に公開する方法について述べる．現在のサーバ機にはグローバルIPアドレスを割り振っておらず，プライベートIPアドレスを用いているため，このままでは外部からアクセスすることはできない．そこで，LAN内からWANへ出るところにあるルータのIPマスカレード設定を行う．

　IPマスカレードとは，１つのグローバルIPアドレスで，複数のコンピュータが同時に通信を行うためにイーサネット側のポート番号を各計算機のプライベートIPアドレスごとに割り当てて，ポート番号をNAT変換することで解決する．

　しかし，このNAT変換によって，逆にWAN側からLAN内にアクセスした場合，どの計算機にアクセスすればよいのかが，判断できなくなるため，NATテーブルを作り，グローバルIPアドレスのポートごとに，どこの計算機にアクセスをすればよいのかを指定する必要がある．今回の場合では，自宅のサーバ機でWebサービスを提供することを目的とするので，図

のように，ルータの設定で，80番ポートを開放し，自宅サーバ機に割り当てればよい．

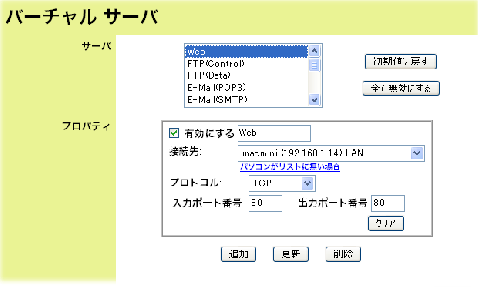

図: ルータの設定で80番ポートを開放し，サーバ機に割り当てる．
$\includegraphics[height=6.49cm,clip,keepaspectratio]{chap1/port.eps}$

さらに，ポートを開放した後，WANからルータに与えられるグローバルIPアドレスはプロバイダによって動的に割り振られている．そのため，接続する度，もしくは一定時間経過の度に，グローバルIPアドレスが割り振られる．

サーバ機の特定はIPアドレスやホスト名によって行われるため，このままでは，常にURLが変わり現実的ではない．

　そこで，ダイナミックドメインネームシステムサービス(DDNS)を利用する．DDNSは，接続するごとに，DNSレコードを更新することで，一意なホスト名を提供するサービスである．具体的にはIPアドレスが変更されるたびに，それに対応するホスト名を更新するため，IPアドレスが変更されても，ホスト名は常に一意にすることができる．図

に，今回導入したネットワーク構成を示す．

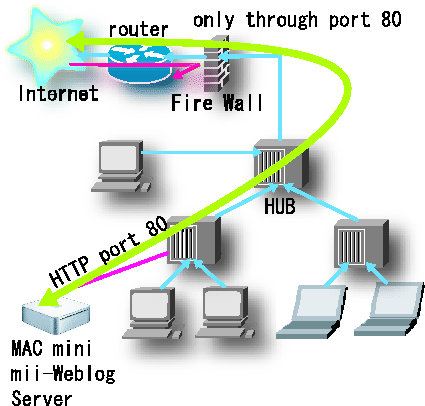

図: ルータのファイアウォール機能より，80番以外へのアクセスは全て遮断する．
$\includegraphics[height=9.225cm,clip,keepaspectratio]{chap1/network.eps}$
